U vindt alle stuurdelen grafisch weergegeven binnen de afdeling "stuurdelen en wielophanging". Klik hier en voer uw kenteken in om de juiste fuseekogel voor uw auto te bekijken.

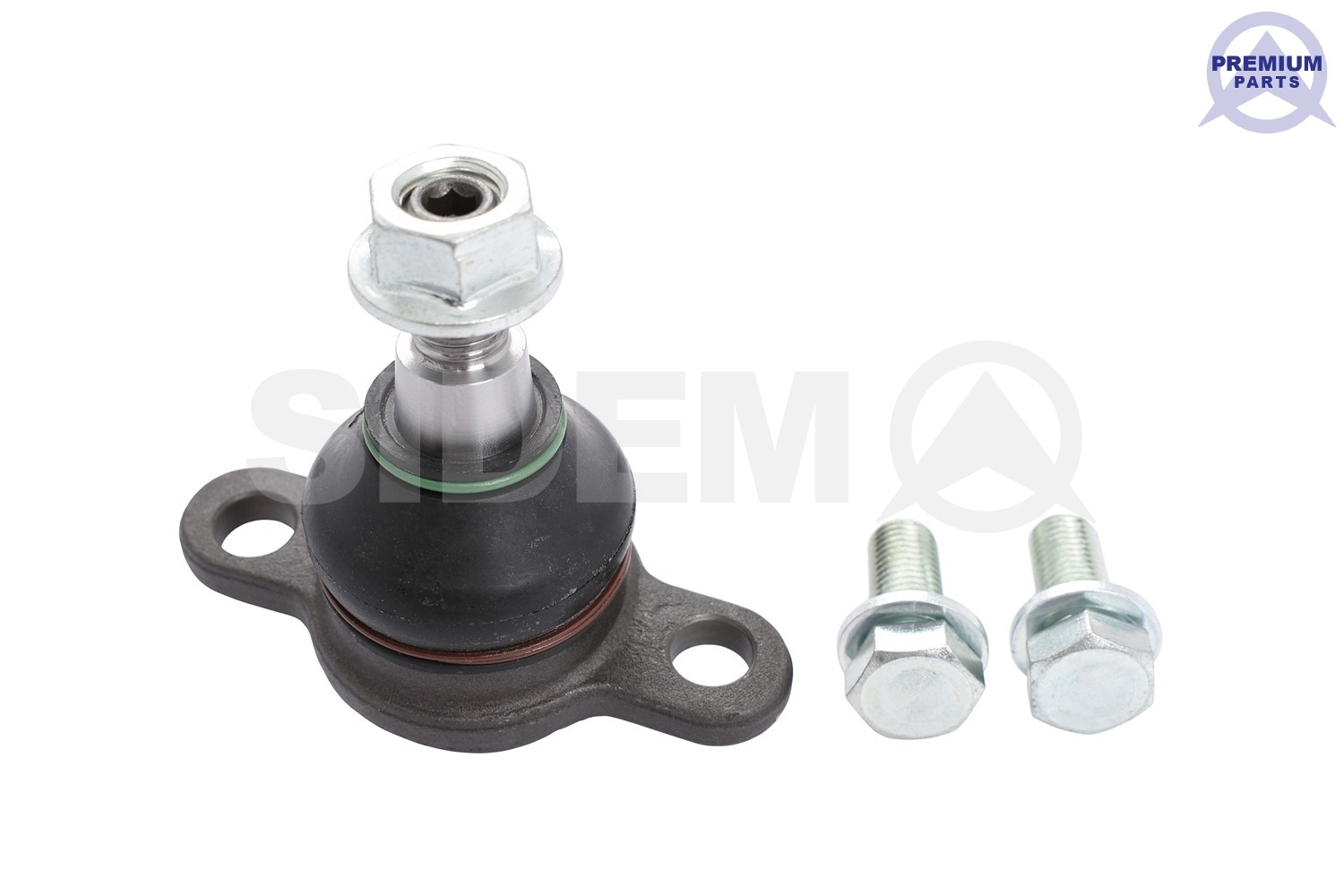

De fuseekogel tussen de draagarm en het fuseelichaam gemonteerd. Het kogelgewricht zorgt ervoor dat alle bewegingen in de wielophanging opgevangen worden. De fuseekogel is niet te verwarren met de stuurkogel. Hoewel de werking hetzelfde is. Zodra een fuseekogel aan vervanging toe is, is het verstandig deze zo snel mogelijk te vervangen. Zou deze losschieten, is het leed niet te overzien. De uitlijning is na vervanging niet meer optimaal. Deze zal dus opnieuw afgesteld moeten worden
Wanneer vervangen? De hoeveelheid toegestane slijtagespeling is 1 mm boven de eventueel oorspronkelijke speling. Dit geldt voor zowel axiale als radiale speling.
Bij het handmatig controleren van de radiale kogelspeling, is het van groot belang waar het wiel vastgepakt wordt. Vaak kan speling niet zichtbaar gemaakt worden wanneer het wiel midden onder en midden boven vastgepakt wordt. Een spelingdetector is een hulpmiddel, waarmee niet elke speling zichtbaar gemaakt kan worden. Ook bij het gebruik van een spelingdetector, blijft het dan ook noodzakelijk om met de hand te voelen of er speling aanwezig is. Om speling in een fuseekogel zichtbaar te maken, is het nodig de positie te weten van die fuseekogels. Aan de hand van de positie van de kogels kan namelijk vastgesteld worden waar het wiel precies moet worden vastgepakt om eventuele speling zichtbaar te maken.
Vooras onderaan, Buiten, 3 x M12, MM14x1,5R
| Inbouwplaats | Vooras onderaan, Buiten |
| Conusafmeting [mm] | 18,2 |
| Enkel in combinatie met | 3 x M12 |
| Schroefdraadmaat 1 | MM14x1,5R |
Vooras rechts, Onder, 3 x M10, MM12x1,25R
| Inbouwplaats | Vooras rechts, Onder |
| Conusafmeting [mm] | 13,5 |
| Enkel in combinatie met | 3 x M10 |
| Schroefdraadmaat 1 | MM12x1,25R |
| Artikelnummer paar | 45188 |
Vooras, 4 x M10, MM16x1,5R
| Inbouwplaats | Vooras |
| Conusafmeting [mm] | 18 |
| Enkel in combinatie met | 4 x M10 |
| Schroefdraadmaat 1 | MM16x1,5R |
Vooras bovenaan, 2 x M10
| Inbouwplaats | Vooras bovenaan |
| Conusafmeting [mm] | 13 |
| Enkel in combinatie met | 2 x M10 |
Vooras onderaan, Speciaal gereedschap voor montage noodzakelijk, MM14X1,5R, R10077
| Inbouwplaats | Vooras onderaan |
| Diameter [mm] | 34,2 |
| Conusafmeting [mm] | 14 |
| Aanvullende artikelen / Aanvullende info 2 | Speciaal gereedschap voor montage noodzakelijk |
| Schroefdraadmaat 1 | MM14X1,5R |
| Artikelnummer van het benodigde bijzondere gereedschap | R10077 |
Vooras onderaan, 3 x M12X25, MM14X1,5R
| Inbouwplaats | Vooras onderaan |
| Conusafmeting [mm] | 16,7 |
| Enkel in combinatie met | 3 x M12X25 |
| Schroefdraadmaat 1 | MM14X1,5R |
Vooras onderaan, Buiten, 2 x M10
| Inbouwplaats | Vooras onderaan, Buiten |
| Conusafmeting [mm] | 17,2 |
| Enkel in combinatie met | 2 x M10 |
Vooras, Buiten, 2 x M12, MM14X1,5R
| Inbouwplaats | Vooras, Buiten |
| Conusafmeting [mm] | 18,2 |
| Enkel in combinatie met | 2 x M12 |
| Schroefdraadmaat 1 | MM14X1,5R |
Vooras bovenaan, Buiten, 2 x M10, MM18x1,5R
| Inbouwplaats | Vooras bovenaan, Buiten |
| Conusafmeting [mm] | 19,8 |
| Enkel in combinatie met | 2 x M10 |
| Schroefdraadmaat 1 | MM18x1,5R |
Vooras links, Onder, 3X M12X30
| Inbouwplaats | Vooras links, Onder |
| Conusafmeting [mm] | 21 |
| Enkel in combinatie met | 3X M12X30 |
| Artikelnummer paar | 67085 |
Vooras rechts, Onder, 3X M12X30
| Inbouwplaats | Vooras rechts, Onder |
| Conusafmeting [mm] | 21 |
| Enkel in combinatie met | 3X M12X30 |
| Artikelnummer paar | 67084 |
Vooras onderaan, 2 x M10, MM12x1,5R
| Inbouwplaats | Vooras onderaan |
| Conusafmeting [mm] | 14,3 |
| Enkel in combinatie met | 2 x M10 |
| Schroefdraadmaat 1 | MM12x1,5R |
Vooras onderaan, Speciaal gereedschap voor montage noodzakelijk, MM12X1,25R, R10077
| Inbouwplaats | Vooras onderaan |
| Diameter [mm] | 37 |
| Conusafmeting [mm] | 14,8 |
| Aanvullende artikelen / Aanvullende info 2 | Speciaal gereedschap voor montage noodzakelijk |
| Schroefdraadmaat 1 | MM12X1,25R |
| Artikelnummer van het benodigde bijzondere gereedschap | R10077 |
Vooras links, Onder, 4 x M12, MM16X1,5R
| Inbouwplaats | Vooras links, Onder |
| Conusafmeting [mm] | 19,5 |
| Enkel in combinatie met | 4 x M12 |
| Schroefdraadmaat 1 | MM16X1,5R |
| Artikelnummer paar | 72187 |
Vooras bovenaan, Buiten, Speciaal gereedschap voor montage noodzakelijk, MM16X1,5R
| Inbouwplaats | Vooras bovenaan, Buiten |
| Diameter [mm] | 38,3 |
| Conusafmeting [mm] | 18 |
| Aanvullende artikelen / Aanvullende info 2 | Speciaal gereedschap voor montage noodzakelijk |
| Schroefdraadmaat 1 | MM16X1,5R |
| Artikelnummer van het benodigde bijzondere gereedschap | R10079 |
Vooras onderaan, 2 x M8, MM14X1,5R
| Inbouwplaats | Vooras onderaan |
| Conusafmeting [mm] | 17,7 |
| Enkel in combinatie met | 2 x M8 |
| Schroefdraadmaat 1 | MM14X1,5R |
Vooras onderaan, 4 x M10, MM16x1,5R
| Inbouwplaats | Vooras onderaan |
| Conusafmeting [mm] | 16,8 |
| Enkel in combinatie met | 4 x M10 |
| Schroefdraadmaat 1 | MM16x1,5R |
Vooras onderaan, Speciaal gereedschap voor montage noodzakelijk, R10079
| Inbouwplaats | Vooras onderaan |
| Diameter [mm] | 39,8 |
| Conusafmeting [mm] | 20 |
| Aanvullende artikelen / Aanvullende info 2 | Speciaal gereedschap voor montage noodzakelijk |
| Artikelnummer van het benodigde bijzondere gereedschap | R10079 |
| Statiegeld/loodtoeslag | 181,50 |
Vooras rechts, Onder, Vooras links, voor driehoeksdraagarm
| Gewicht [kg] | 0,539 |
| Inbouwplaats | Vooras rechts, Onder, Vooras links |
| Conusafmeting [mm] | 18 |
| Draagarmtype | Voor driehoeksdraagarm |
| Aanvullende artikelen / Aanvullende info 2 | Incl schroefset |
Vooras rechts, Vooras links, Onder
| Gewicht [kg] | 0,37 |
| Sleutelwijdte | 15 |
| Inbouwplaats | Vooras rechts, Vooras links, Onder |
| Draagarmtype | Voor driehoeksdraagarm |
M14 x 1,5, Vooras rechts, Vooras links, Onder
| Gewicht [kg] | 0,54 |
| Maat van uitwendige schroefdraad | M14 x 1,5 |
| Inbouwplaats | Vooras rechts, Vooras links, Onder |
| Conusafmeting [mm] | 19 |
| Draagarmtype | Voor driehoeksdraagarm |
| Aanvullende artikelen / Aanvullende info 2 | Met zelfborgende moer |
Onder, Vooras links, voor driehoeksdraagarm, Met kroonmoer
| Gewicht [kg] | 1,390 |
| Inbouwplaats | Onder, Vooras links |
| Draagarmtype | Voor driehoeksdraagarm |
| Aanvullende artikelen / Aanvullende info 2 | Met kroonmoer |
M16 x 1,5, Vooras links, Onder, voor driehoeksdraagarm
| Gewicht [kg] | 1,396 |
| Diameter van de bevestigingspunten [mm] | 12,5 |
| Maat van uitwendige schroefdraad | M16 x 1,5 |
| Inbouwplaats | Vooras links, Onder |
| Conusafmeting [mm] | 22 |
| Draagarmtype | Voor driehoeksdraagarm |
| Aanvullende artikelen / Aanvullende info 2 | Met kroonmoer |
Vooras rechts, Vooras links, Bovenaan, voor driehoeksdraagarm
| Gewicht [kg] | 0,580 |
| Inbouwplaats | Vooras rechts, Vooras links, Bovenaan |
| Draagarmtype | Voor driehoeksdraagarm |
| Aanvullende artikelen / Aanvullende info 2 | Met kroonmoer |
Achteras rechts, Achteras links, Bovenaan, 4110A072
| Gewicht [kg] | 1,4 |
| Inbouwplaats | Achteras rechts, Achteras links, Bovenaan |
| Voor OE nummer | 4110A072 |
| Draagarmtype | Voor driehoeksdraagarm |
| Aanvullende artikelen / Aanvullende info 2 | Met kroonmoer |
Vooras rechts, Onder, Vooras links, voor driehoeksdraagarm
| Gewicht [kg] | 0,52 |
| Diameter van de bevestigingspunten [mm] | 12,5 |
| Inbouwplaats | Vooras rechts, Onder, Vooras links |
| Conusafmeting [mm] | 12 |
| Draagarmtype | Voor driehoeksdraagarm |
Vooras rechts, Vooras links, Onder, voor driehoeksdraagarm
| Inbouwplaats | Vooras rechts, Vooras links, Onder |
| Draagarmtype | Voor driehoeksdraagarm |
| Aanvullende artikelen / Aanvullende info 2 | Met kroonmoer |
M12 x 1,25, Vooras rechts, Vooras links
| Gewicht [kg] | 0,56 |
| Sleutelwijdte | 19 |
| Maat van uitwendige schroefdraad | M12 x 1,25 |
| Inbouwplaats | Vooras rechts, Vooras links, Onder |
| Draagarmtype | Voor driehoeksdraagarm |
| Aanvullende artikelen / Aanvullende info 2 | Met kroonmoer |
Vooras rechts, Onder, Vooras links, voor driehoeksdraagarm
| Gewicht [kg] | 0,94 |
| Diameter van de bevestigingspunten [mm] | 12,2, 13,2 |
| Inbouwplaats | Vooras rechts, Onder, Vooras links |
| Conusafmeting [mm] | 20 |
| Draagarmtype | Voor driehoeksdraagarm |
M12 x 1,25, Vooras rechts, Onder, Vooras links
| Gewicht [kg] | 0,75 |
| Diameter van de bevestigingspunten [mm] | 10,2 |
| Maat van uitwendige schroefdraad | M12 x 1,25 |
| Inbouwplaats | Vooras rechts, Onder, Vooras links |
| Conusafmeting [mm] | 18,5 |
| Draagarmtype | Voor driehoeksdraagarm |
| Aanvullende artikelen / Aanvullende info 2 | Met kroonmoer |
M10 x 1,25, Vooras rechts, Bovenaan, Vooras links
| Gewicht [kg] | 0,21 |
| Maat van uitwendige schroefdraad | M10 x 1,25 |
| Inbouwplaats | Vooras rechts, Bovenaan, Vooras links |
| Conusafmeting [mm] | 15 |
| Draagarmtype | Voor driehoeksdraagarm |
| Aanvullende artikelen / Aanvullende info 2 | Met zelfborgende moer, Met zekerheidsring |
M16 x 1,5, Vooras rechts, Vooras links
| Gewicht [kg] | 0,8 |
| Sleutelwijdte | 24 |
| Maat van uitwendige schroefdraad | M16 x 1,5 |
| Inbouwplaats | Vooras rechts, Vooras links, Bovenaan |
| Draagarmtype | Voor driehoeksdraagarm |
| Aanvullende artikelen / Aanvullende info 2 | Met kroonmoer |
